| Nama :R. Caesa Emilia | Spanning Tree Protocol | Pemateri :Bpk Rudi Ibu Nety |
| Kelas : 3 tkj a | ||
| Absen : 30 |
I. TUJUAN
- Memahami mengenai konsep dari STP
- Dapat melakukan konfigurasi STP pada topologi
- Dapat mengetahui cara kerja STP
- Dapat melakukan diagnosa STP
II. PENDAHULUAN
Untuk mencegah gagalnya traffict saat terjadi kerusakan pada perangkat jaringan dibutuhkan adanya perangkat cadangan (redundant) yang selalu stand by. Namun dengan adanya perangkat redundant yang selalu stand by ini terdapat kemungkinan terjadinya
looping. Spanning Tree Protocol merupakan protokol yang memungkinkan suatu jaringan menggunakan perangkat redundant tanpa terjadinya looping.
Cara kerja STP adalah sebagai berikut :
1. Menentukan root bridge.
2. Menentukan least cost paths ke root bridge.
3. Non-aktifkan root path lainnya.
III. ALAT DAN BAHAN
- 1 unit PC
- Software Packet Tracert
IV. LANGKAH KERJA
1. Buat rancangan topologi terlebih dahulu, seperti gambar dibawah ini :
2. Konfigurasikan manageable switch agar PC 1 dengan IP (172.13.13.1/24) apabila ingin mengirim data ke pada PC2 ( 172.13.13.2/24) agar pengiriman paket dapat menggunakan salah satu jalur traffic diantara kedua switch di atas.Dan jalur traffic yang lainnya sebagai cadangan .

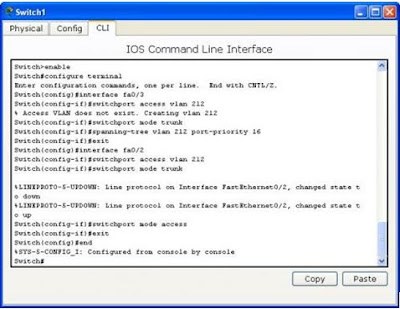

Konfigurasi pada Switch 1
Konfigurasi pada switch 2
V.HASIL PRAKTEK
IV. KESIMPULAN
Dengan melakukan praktek spanning tree protocol ini, kita dapat mengkonfigurasikan STP pada switch yang diimplementasikan pada simulator paket tracert. STP memungkinkan jaringan menggunakan perangkat redundant tanpa terjadi looping.Kita akan merasakan fungsi STP ketika jalur data kita putus / salah satu dari jalur data kita putus maka ada cadangan jalur untuk menanggulanginya
